Πυρήνας Nanocrystalline για το μετασχηματιστή δύναμης υψηλής συχνότητας

Name: Πυρήνας Nanocrystalline για το μετασχηματιστή δύναμης υψηλής συχνότητας
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: N80x50x25T
Availability: InStock

Brand Name:	King Magnetics
Model Number:	N80x50x25T
MOQ:	100 PC
τιμή:	-
Delivery Time:	15 ημέρες
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

RoHS, UL94-V0(Plastic Case)

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

30000 PC

Product Description

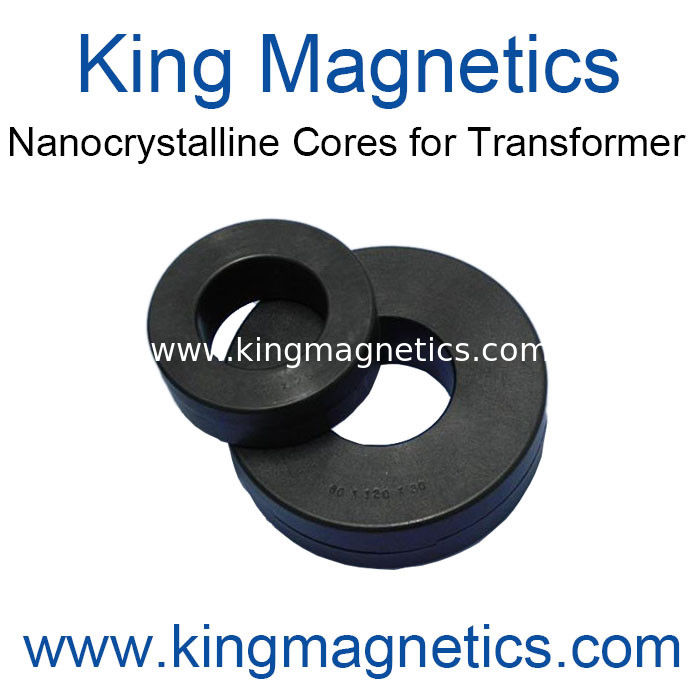

Πυρήνες Nanocrystalline για τους μετασχηματιστές δύναμης υψηλής συχνότητας

Βασιλιάς Magnetics

Χαρακτηριστικά γνωρίσματα:

Οι πυρήνες Nanocrystalline για τους μετασχηματιστές υψηλής συχνότητας και υψηλής δύναμης έχουν την υψηλή πυκνότητα ροής κορεσμού,

υψηλή διαπερατότητα, χαμηλή απώλεια πυρήνων, χαμηλό magnetostriction κορεσμού και καλή σταθερότητα θερμοκρασίας.

Ευρέως χρησιμοποιημένες ως κύριοι πυρήνες μετασχηματιστών την υψηλή συχνότητα για τον uni-polar, αντιφατικό ή διπολικό τύπο και η υψηλή δύναμη μετέστρεψε την παροχή ηλεκτρικού ρεύματος τρόπου.

Η υψηλή πυκνότητα ροής κορεσμού και η χαμηλή απώλεια πυρήνων είναι η αρχική απαίτηση ενός μετασχηματιστή,

και ο πυρήνας nanocrystalline έχει τις και τις δύο ιδιότητες. Μετασχηματιστές με τους πυρήνες nanocrystalline

έχετε τα χαρακτηριστικά γνωρίσματα του μικρού μεγέθους, της υψηλής αποδοτικότητας, της χαμηλής απώλειας, της ανόδου χαμηλής θερμοκρασίας και της άριστης σταθερότητας θερμοκρασίας.

Εφαρμογές:

>Υψηλή συχνότητα και μεταστρεφόμενη υψηλή δύναμη παροχή ηλεκτρικού ρεύματος τρόπου

>Παροχή ηλεκτρικού ρεύματος λέιζερ

>Μηχανή συγκόλλησης αναστροφέων

>Ηλεκτρική παροχή ηλεκτρικού ρεύματος επένδυσης

>Παροχή ηλεκτρικού ρεύματος θέρμανσης μέσων και υψηλής συχνότητας

>Παροχή ηλεκτρικού ρεύματος ακτίνας X

>Αναστροφέας IGBT

>Αδιάκοπη παροχή ηλεκτρικού ρεύματος (UPS)

Χαρακτηριστικά:

>Υψηλή πυκνότητα ροής κορεσμού -- μείωση του όγκου του μετασχηματιστή

>Υψηλή διαπερατότητα και χαμηλό coercivity -- βελτίωση της αποδοτικότητας και μείωση μαγνητισμένου τρέχοντος και μείωση της απώλειας χαλκού

>Χαμηλή απώλεια πυρήνων -- αυξανόμενη αποδοτικότητα και μείωση της κατανάλωσης ισχύος

>Άριστη θερμική σταθερότητα -- συνεχής εργασία μέχρι 120℃

>Χαμηλό magnetostriction -- χαμηλός ευδιάκριτος θόρυβος έναντι άλλων υλικών

Περισσότερες λεπτομέρειες παρακαλώ επισκέπτονται:

το www.kingmagnetics.com

Ιδιότητες	Πυρήνες Nanophous	Ferrite πυρήνες
Πυκνότητα ροής κορεσμού (Τ)	1.25	0,5
Remanence (τ) (20KHz)	<0>	0,2
Απώλεια πυρήνων (20KHz/0.2T) (W/Kg)	<4>	7.5
Απώλεια πυρήνων (20KHz/0.5T) (W/Kg)	<40>	μην μπορέστε να χρησιμοποιήσετε
Απώλεια πυρήνων (50KHz/0.3T) (W/Kg)	<60>	μην μπορέστε να χρησιμοποιήσετε
Διαπερατότητα (20KHz)	>20.000	2000
Coercivity (A/m)	<2>	6
Magnetostriction κορεσμού (*10^-6)	<2>	4
Ειδική αντίσταση (μΩ.cm)	115	10^6
Θερμοκρασία κιουριού (℃)	560	<200>
Συσσώρευση του παράγοντα	>0,75	απροσδιόριστος

Προδιαγραφές:

Βασιλιάς Magnetics - πυρήνας Nanocrystalline για το μετασχηματιστή δύναμης υψηλής συχνότητας

Αριθμός μερών.	Πυρήνας			Περίπτωση			Effictive	Σημάνετε	Βάρος	Δύναμη @
	διαστάσεις			διαστάσεις			σταυρός	πορεία		20KHz
							τμήμα	μήκος		(KW)
	OD	ταυτότητα	χ	OD	Ταυτότητα	Χ	AFe	lFe	mFe	Π
	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	τ.εκ.	εκατ.	γ	KW
N64x40x20T	64	40	20	68.2	37	23.5	1.87	16.3	222	1-3
N64x40x25T	64	40	25	67.4	37	29.3	2.34	16.3	277	2-4
N80x50x20T	80	50	20	83.6	46.7	25.6	2.34	20.4	346	3-5
N80x50x25T	80	50	25	83.5	47.2	28.8	2.93	20.4	433	3-6
N100x60x20T	100	60	20	106	55	25	3.12	25.1	568	5-7
N120x70x20T	120	70	20	125	65	25	3.90	29.8	843	6-10
N120x70x30T	120	70	30	125	65	36	5.85	29.8	1265	10-14
N130x90x30T	130	90	30	136	85	36	4.68	34.5	1172	10-12
N130x80x40T	130	80	40	136	75	46	7.80	33.0	1864	16-20
N130x80x50T	130	80	50	136	75	56	9.75	33.0	2331	20-25

Άλλες προδιαγραφές είναι διαθέσιμες σύμφωνα με τις απαιτήσεις του πελάτη.

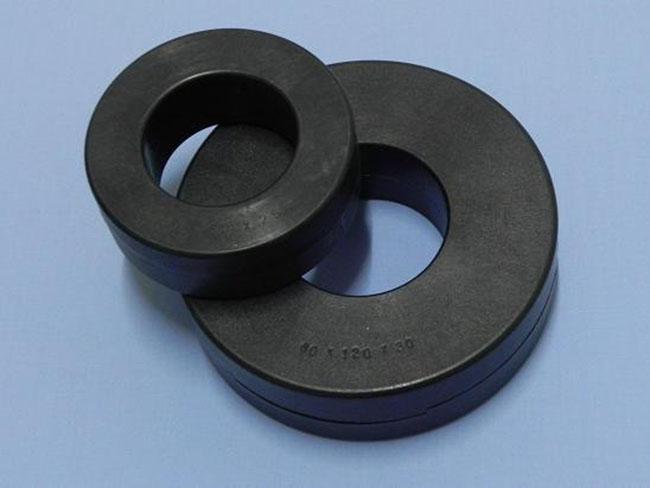

Πυρήνας Magnetics Nanocrystalline βασιλιάδων για το μετασχηματιστή δύναμης
