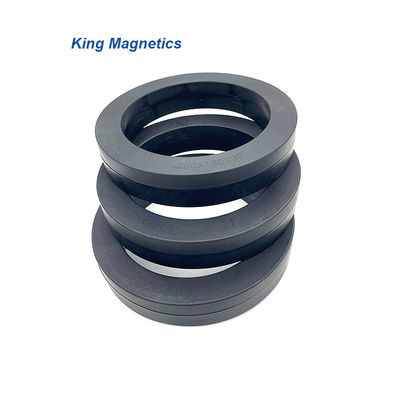

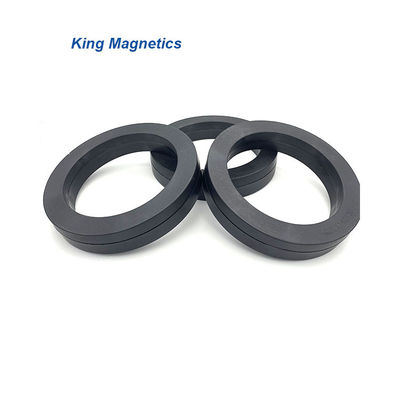

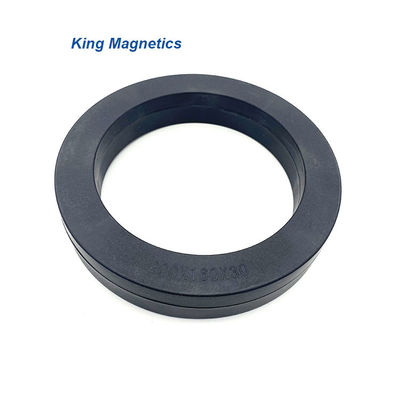

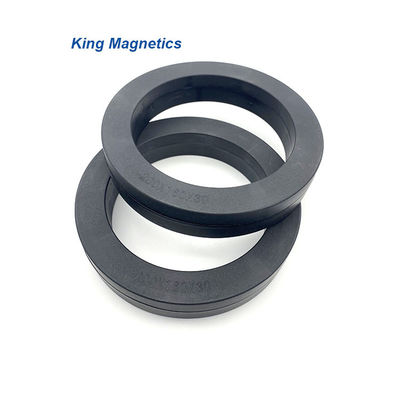

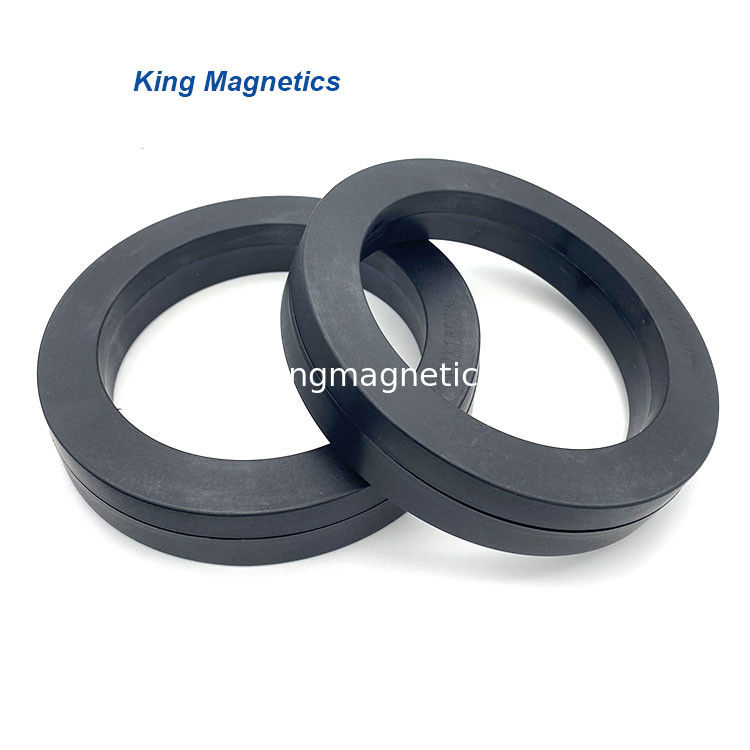

KMN20016030 ferrite υψηλής επίδοσης σπειροειδής πυρήνας nanocrystalline πυρήνων finemet

Name: KMN20016030 ferrite υψηλής επίδοσης σπειροειδής πυρήνας nanocrystalline πυρήνων finemet
Brand: King Magnetics
SKU: KMN20016030
Rating: 5 (179 reviews)

Brand Name:	King Magnetics
Model Number:	KMN20016030
MOQ:	1ps
τιμή:	-
Delivery Time:	21 ημέρες εργασίας
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Zhuhai Guangdong Κίνα

Πιστοποίηση:

IOS:9001

Όνομα:

Ferrite υψηλής επίδοσης σπειροειδής πυρήνας nanocrystalline πυρήνων finemet

Υλικό:

πυρήνας nanocrystalline

Τύπος:

Σπειροειδής

Πρότυπο:

KMN20016030

Διάσταση πυρήνων:

200*160*30mm

Διάσταση περίπτωσης:

207*153*37 χλστ

Εκτιμημένη δύναμη:

10HP

Χρήση:

Κοινή λειτουργία τσοκ

Εφαρμογή:

Συστήματα μηχανών Drive αναστροφέων, VFD

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο

Δυνατότητα προσφοράς:

10000/PCS/Per στόμα

Product Description

Ferrite υψηλής επίδοσης σπειροειδής πυρήνας nanocrystalline πυρήνων finemet

Περιγραφή προϊόντων

Kmn20016030-1

Οι πυρήνες Nanocrystalline χαρακτηρίζουν την πολύ υψηλή διαπερατότητα πέρα από χαμηλής συχνότητας στην υψηλή συχνότητα μέχρι 30Mhz. Είναι πολύ κατάλληλοι για την κοινή έμφραξη τρόπου να χρησιμοποιηθεί ως φίλτρο EMC για να συμπιέσουν το διευθυνμένο κοινό θόρυβο τρόπου. Έναντι του παραδοσιακού ferrite πυρήνα, ο πυρήνας nanocrystalline έχει πολλά πλεονεκτήματα ως υψηλή αυτεπαγωγή, καλούς αποτελεσματικούς, μικρούς μέγεθος φίλτρων και όγκο, λιγότερες στροφές του καλωδίου χαλκού, της πιό μικρής κατανάλωσης ισχύος και της μεγάλης αποδοτικότητας.

Χαρακτηριστικά γνωρίσματα

Υλικό: Φε-βασισμένος πυρήνας Nanocrystalline
Επαγωγή πυκνότητας ροής κορεσμού: 1.25T
Διαπερατότητα @ 10KHz: 80000
Διαπερατότητα @ 100KHz: 20000
Θερμοκρασία κιουριού (℃): 560
Συσσώρευση του παράγοντα: 0,78
Magnetostriction κορεσμού (*10^-6): <2> Ειδική αντίσταση (μΩ.cm): 115
Πάχος κορδελλών: 25μm
Μορφές πυρήνων: Πυρήνας Troidal

Εφαρμογές

>> Φίλτρο EMC
>> μεταστρεφόμενη παροχή ηλεκτρικού ρεύματος τρόπου
>> παροχή ηλεκτρικού ρεύματος υπολογιστών
>> παροχή ηλεκτρικού ρεύματος επικοινωνίας και δικτύων
>> λέιζερ και παροχή ηλεκτρικού ρεύματος ακτίνας X
>> εξοπλισμός συγκόλλησης και ηλεκτρική παροχή ηλεκτρικού ρεύματος επένδυσης
>> εξοπλισμός ηλιακής ενέργειας και γεννήτρια αιολικής ενέργειας
>> οικιακή ηλεκτρική συσκευή
>> αδιάκοπη παροχή ηλεκτρικού ρεύματος (UPS)
>> μετατροπέας συχνότητας
>> εγκατεστημένος εξοπλισμός θέρμανσης
>> παροχές ηλεκτρικού ρεύματος μεγάλων σιδηροδρόμων

>> Συστήματα μηχανών Drive αναστροφέων VFD

Τυποποιημένοι πυρήνες

Αριθμός μερών.	Διαστάσεις πυρήνων			Διαστάσεις περίπτωσης			Effictive σταυρός τμήμα	Σημάνετε πορεία μήκος	Ονομαστική αξία ** Al		Αντίτιμο με τον αριθμό μερών VAC.
	OD	ταυτότητα	χ	OD	Ταυτότητα	Χ	AFe	lFe	10kHz	100kHz
	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	τ.εκ.	εκατ.	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0,06	2.6	25.5	6.4	W914
KMN120805	12	8	4.5	14.5	6.3	6.9	0,08	3.1	28.0	6.8	W902
KMN151005	15	10	4.5	17.1	8.3	7.1	0,09	3.9	27.0	6.7	W865
KMN161006	16	10	6	17.9	8.1	8.1	0,14	4.1	43.0	10.1	W403
KMN161008	16	10	8	17.8	8.4	9.9	0,19	4.1	46.1	11.5	-
KMN171206	17.5	12.6	6	19.2	10.9	8.1	0,11	4.7	30.0	6.9	W515
KMN191510	19	15	10	21.2	13.5	12.3	0,16	5.3	36.1	8.8	W838
KMN201208	20	12	8	21.7	10.8	9.9	0,25	5.0	55.2	13.6	W409
KMN201210	20	12	10	22.6	10.5	12.5	0,31	5.0	62.4	15.6	-
KMN211308E *	21.3	13.6	8	22	13	8.8	0,24	5.5	44.1	11.0	-
KMN252010	25	20	10	28	17.2	13.2	0,20	7.1	28.4	7.3	W523
KMN251610	25	16	10	28	14.0	13.1	0,35	6.4	67.0	15.5	W380
KMN261610	26	16	10	28.3	14	12.8	0,39	6.6	57.1	14.3	-
KMN302010	30	20	10	33.2	17.8	13.3	0,39	7.9	59.3	14.0	W423
KMN302015	30	20	15	33.6	17.8	17.8	0,59	7.9	88.0	20.0	W414
KMN322010	32	20	10	34.4	18.1	13	0,47	8.2	57.6	14.4	-
KMN322015	32	20	15	34.6	17.9	18.2	0,70	8.2	86.4	21.6	-
KMN322115Y	32	21	15	35.5	18.5	19	0,64	8.3	77.7	19.4	3-Phase
KMN382415	37.8	24.2	15	40.8	21.6	18.3	0,80	9.7	82.1	20.5	-
KMN402515	40	25	15	43.8	21.6	18.8	0,88	10.2	99.0	23.1	W424
KMN402520	40	25	20	45	21.5	24.7	1.17	10.2	115.2	28.8	-
KMN403215	40	32	15	44.9	28.8	18.8	0,47	11.3	48.0	11.3	W422
KMN453015	45	30	15	48.3	26.4	18.2	0,88	11.8	87.6	20.0	V102
KMN462725	46	27	25	48.8	24.6	27.8	1.85	11.5	162.4	40.6	-
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	109.6	27.4	-
KMN504020	50	40	20	53.6	37.1	23	0,78	14.1	45.0	13.5	W565
KMN635025	63	50	25	69	46	29	1.27	17.7	59.0	17.5	W517
KMN644020	64	40	20	68.2	37	23.5	1.87	16.3	115.2	28.8	-
KMN644025	64	40	25	67.4	37	29.2	2.34	16.3	144.0	36.0	-
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	94.0	28.0	V140
KMN805025	80	50	25	84	47	29	2.93	20.4	144.0	36.0	-
KMN906020	90	60	20	95.4	54.7	24.7	2.34	23.6	81.0	25.1	W518
KMN1008020	100	80	20	105	75	25	1.56	28.3	55.5	13.9	-
KMN1027625	102	76	25	108.1	70.0	30.3	2.54	27.9	91.1	22.8	W468
KMN1108025	110	80	25	116.6	73.8	31.4	2.93	29.8	98.5	24.6	-
KMN1309030	130	90	30	135.3	84.9	36.5	4.68	34.5	136.1	34.0	-
KMN14010025	140	100	25	145	95	30	3.90	37.7	104	26	-
KMN16013025	160	130	25	165	125	30	2.93	45.5	64.6	16.1	-
KMN17012025	170	120	25	175	115	30	4.88	45.5	107.6	26.9	-
KMN20016030	200	160	30	207	153	37	4.5	56.5	83.2	2.8	-

Αυτοί οι πυρήνες είναι τα τυποποιημένα προϊόντα μας, μπορούμε επίσης να σχεδιάσουμε και να παραγάγουμε τους πυρήνες υψηλής επίδοσης σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων των μεγεθών, της αυτεπαγωγής και των εφαρμογών. Μπορούμε να βοηθήσουμε τους πελάτες για να επιλέξουμε τους καλύτερους πυρήνες απόδοσης.

* Εποξικός που ντύνεται.

** Ανοχή -30%/+50% Al

KMN322115Y - Τριφασικός κοινός πυρήνας έμφραξης τρόπου.

Οι υπηρεσίες μας

1. Πυρήνες Nanocrystalline για τις κοινές εμφράξεις τρόπου

- Πολύ υψηλή διαπερατότητα, κατάλληλη για τις κοινές εμφράξεις τρόπου της EMI.

vacuumschmelze πυρήνες nanocrystalline VAC vitroperm για την κοινή έμφραξη τρόπου

2. Άμορφοι και πυρήνες nanocrystalline γ

- Υψηλή πυκνότητα ροής κορεσμού, και χαμηλή απώλεια πυρήνων.

- Οι πυρήνες Nanocrystalline γ είναι το ενημερωμένο υλικό με την υπερβολική υψηλή επίδοση.

Metglas άμορφο και πυρήνας nanocrystalline γ Hitachi Finemet

3. Πυρήνες συνήθειας και μαγνητικά συστατικά

- Ωοειδείς πυρήνες nanocrystalline μορφής για το suppresor θορύβου VFD.

- Άμορφα πηνία για τη ΣΥΝΕΧΗ έμφραξη παραγωγής ή την έμφραξη PFC.

- Σπειροειδείς πυρήνες Nanocrystalline για την κοινή έμφραξη τρόπου.

Πυρήνες συνήθειας Magnetec nanoperm και μαγνητικά συστατικά

Περισσότερες πληροφορίες παρακαλώ επισκέπτονται: το www.kingmagnetics.com
