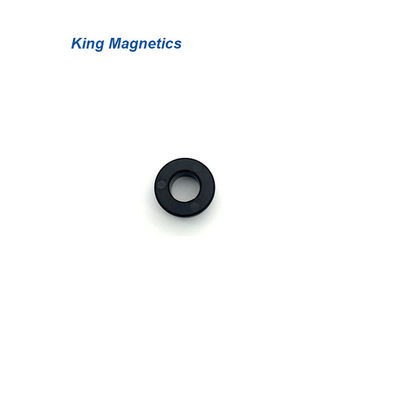

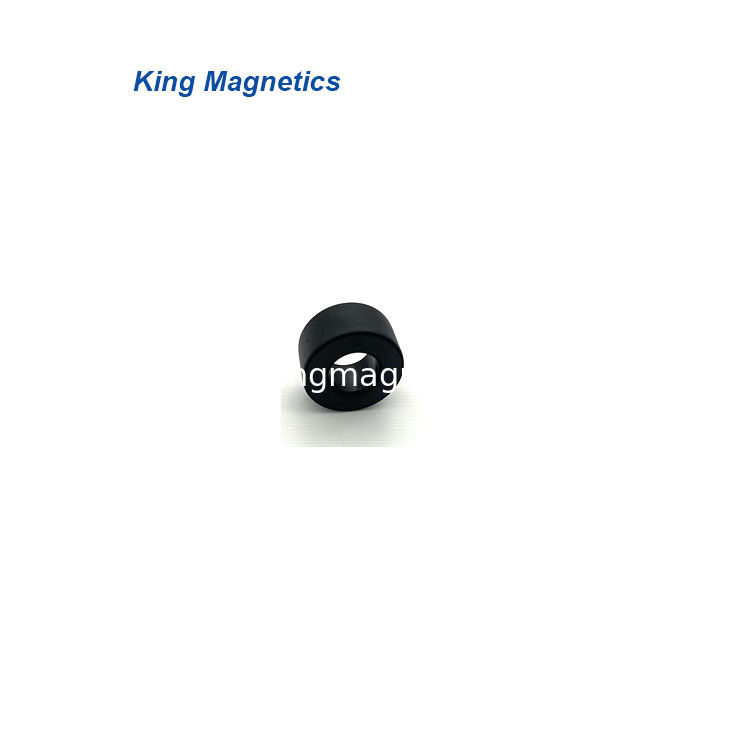

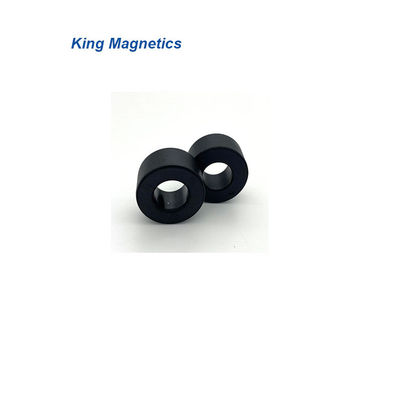

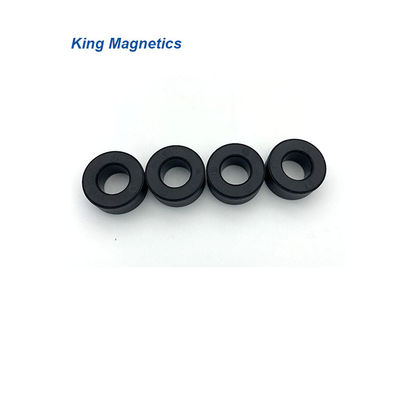

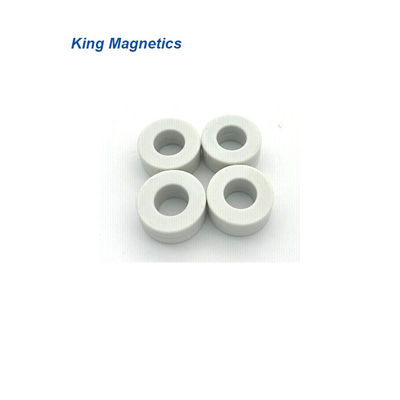

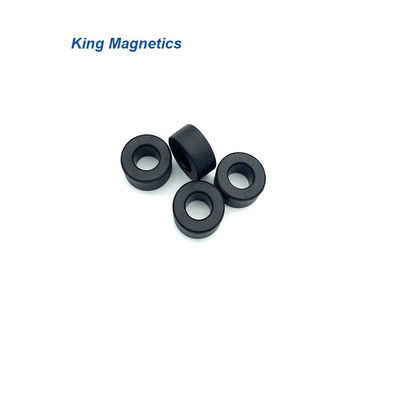

KMN251610High πυρήνας nanocrystalline συχνότητας για την κοινή έμφραξη τρόπου

Name: KMN251610High πυρήνας nanocrystalline συχνότητας για την κοινή έμφραξη τρόπου
Brand: King Magnetics
SKU: KMN251610
Rating: 5 (173 reviews)

Brand Name:	King Magnetics
Model Number:	KMN251610
MOQ:	30pcs
τιμή:	-
Delivery Time:	15 ημέρες εργασίας
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Zhuhai Guangdong Κίνα

Πιστοποίηση:

IOS:9001

Ετικέτα:

Βασιλιάς Magnetics

Ονομασία:

Ελάχιστος 25x16x10mm Nanocrystalline πυρήνας Al 50uH για την κοινή έμφραξη τρόπου

Δυνατότητα επαγωγής:

50uH

Τύπος:

Σπειροειδής πυρήνας Nanocrystalline

Διάσταση πυρήνων:

25*16*10mm

Διάσταση περίπτωσης:

28*14*13.1mm

Σχήμα:

KMN251610

Εφαρμογή:

Επικρατούσα λειτουργία πνιγμού

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο

Δυνατότητα προσφοράς:

10000/PCS/Per στόμα

Product Description

AL 50uH Min 25x16x10mm Νανοκρυσταλλικός πυρήνας για κοινό τρόπο πνιγμού

Περιγραφή του προϊόντος

KMN251610-3

Οι νανοκρυσταλλικοί πυρήνες διαθέτουν πολύ υψηλή διαπερατότητα σε χαμηλή συχνότητα έως υψηλή συχνότητα έως 30Mhz.Είναι πολύ κατάλληλα για κοινό τρόπο πνιγμού για να χρησιμοποιηθούν ως EMC φίλτρο για να συμπιέσει διεξάγεται κοινό τρόπο θόρυβοΣε σύγκριση με τον παραδοσιακό πυρήνα φερριτίου, ο νανοκρυσταλλικός πυρήνας έχει πολλά πλεονεκτήματα, όπως υψηλή επαγωγικότητα, καλό αποτελεσματικό φίλτρο, μικρό μέγεθος και όγκο, λιγότερες στροφές σύρματος χαλκού,χαμηλότερη κατανάλωση ενέργειας και υψηλή απόδοση.

Χαρακτηριστικά

Υλικό: Νανοκρυσταλλικός πυρήνας με βάση το Fe
Ενέργεια πυκνότητας ροής κορεσμού: 1,25T
Διαπερατότητα @ 10KHz: 80000
Διαπερατότητα @ 100KHz: 20000
Θερμοκρασία Κιούρι ((°C): 560
Συντελεστής στοίβασης: 0.78
Πληθυσμός μαγνητοστρίγγιση ((*10^-6): < 2
Αντίσταση (μΩ.cm): 115
πάχος της κορδέλας: 25μm
Σχήματα πυρήνα: Τροειδής πυρήνας

Εφαρμογές

>> Φίλτρο EMC
>> Εναλλακτική τροφοδοσία
>> Τροφοδοσία ηλεκτρικής ενέργειας υπολογιστή
>> Επικοινωνίες και παροχή ηλεκτρικής ενέργειας δικτύου
>> Εφοδιασμός ενέργειας λέιζερ και ακτίνων Χ
>> Συσκευές συγκόλλησης και ηλεκτρική τροφοδοσία
>> Συσκευές ηλιακής ενέργειας και ηλεκτροπαραγωγός αιολικής ενέργειας
>> Ηλεκτρική συσκευή οικιακής χρήσης
>> Αδιάλειπτη παροχή ρεύματος (UPS)
>> Μετατροπέας συχνοτήτων
>> Συσκευές θέρμανσης με επαγωγή
>> τροφοδοσία σιδηροδρομικών σιδηροδρόμων υψηλών ταχυτήτων

>> Συστήματα κινητήρων μετατροπέα VFD

Τυπικοί πυρήνες

Μέρος Νο.	Διαστάσεις πυρήνα			Μέγεθος θήκης			Αποτελεσματική σταυρό Τμήμα	Μεσαία οδός μήκος	ΑΛ Ονομαστική αξία**		Αντίστοιχο με τον αριθμό μέρους VAC.
	ο	Ιδ.	h	Υπερβολικό	Ταυτότητα	H	ΑΦΕ	Φιλοσοφία	10kHz	100 kHz
	μμ	μμ	μμ	μμ	μμ	μμ	cm2	μm	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	25.5	6.4	W914
KMN120805	12	8	4.5	14.5	6.3	6.9	0.08	3.1	28.0	6.8	W902
KMN151005	15	10	4.5	17.1	8.3	7.1	0.09	3.9	27.0	6.7	W865
KMN161006	16	10	6	17.9	8.1	8.1	0.14	4.1	43.0	10.1	W403
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	46.1	11.5	-
KMN171206	17.5	12.6	6	19.2	10.9	8.1	0.11	4.7	30.0	6.9	W515
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	36.1	8.8	W838
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	55.2	13.6	W409
KMN201210	20	12	10	22.6	10.5	12.5	0.31	5.0	62.4	15.6	-
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	44.1	11.0	-
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	28.4	7.3	W523
KMN251610	25	16	10	28	14.0	13.1	0.35	6.4	67.0	15.5	W380
KMN261610	26	16	10	28.3	14	12.8	0.39	6.6	57.1	14.3	-
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	59.3	14.0	W423
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	88.0	20.0	W414
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	57.6	14.4	-
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	86.4	21.6	-
KMN322115Y	32	21	15	35.5	18.5	19	0.64	8.3	77.7	19.4	3 φάσεις
KMN382415	37.8	24.2	15	40.8	21.6	18.3	0.80	9.7	82.1	20.5	-
KMN402515	40	25	15	43.8	21.6	18.8	0.88	10.2	99.0	23.1	W424
KMN402520	40	25	20	45	21.5	24.7	1.17	10.2	115.2	28.8	-
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	48.0	11.3	W422
KMN453015	45	30	15	48.3	26.4	18.2	0.88	11.8	87.6	20.0	V102
KMN462725	46	27	25	48.8	24.6	27.8	1.85	11.5	162.4	40.6	-
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	109.6	27.4	-
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	45.0	13.5	W565
KMN635025	63	50	25	69	46	29	1.27	17.7	59.0	17.5	W517
KMN644020	64	40	20	68.2	37	23.5	1.87	16.3	115.2	28.8	-
KMN644025	64	40	25	67.4	37	29.2	2.34	16.3	144.0	36.0	-
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	94.0	28.0	V140
KMN805025	80	50	25	84	47	29	2.93	20.4	144.0	36.0	-
KMN906020	90	60	20	95.4	54.7	24.7	2.34	23.6	81.0	25.1	W518
KMN1008020	100	80	20	105	75	25	1.56	28.3	55.5	13.9	-
KMN1027625	102	76	25	108.1	70.0	30.3	2.54	27.9	91.1	22.8	W468
KMN1108025	110	80	25	116.6	73.8	31.4	2.93	29.8	98.5	24.6	-
KMN1309030	130	90	30	135.3	84.9	36.5	4.68	34.5	136.1	34.0	-
KMN14010025	140	100	25	145	95	30	3.90	37.7	104	26	-
KMN16013025	160	130	25	165	125	30	2.93	45.5	64.6	16.1	-
KMN17012025	170	120	25	175	115	30	4.88	45.5	107.6	26.9	-
KMN20016030	200	160	30	207	153	37	4.5	56.5	83.2	2.8	-

Αυτοί οι πυρήνες είναι τα τυποποιημένα προϊόντα μας, μπορούμε επίσης να σχεδιάσουμε και να παράγουμε πυρήνες υψηλής απόδοσης σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων των μεγεθών, της επαγωγικότητας και των εφαρμογών.Μπορούμε να βοηθήσουμε τους πελάτες να επιλέξουν τους καλύτερους πυρήνες απόδοσης.

* Επικάλυψη με επωξικό.

** Ανεκτικότητα AL -30%/+50%

KMN322115Y - Τριφογενής κοινή λειτουργία πυρήνα πνιγμού.
