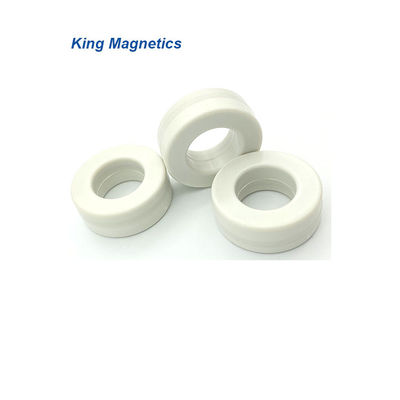

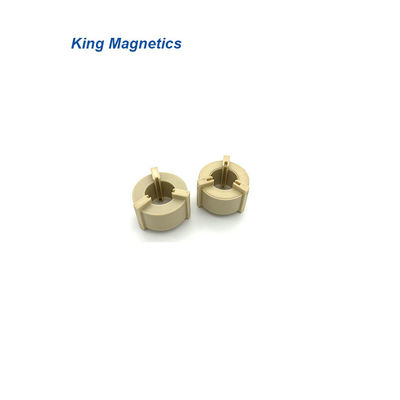

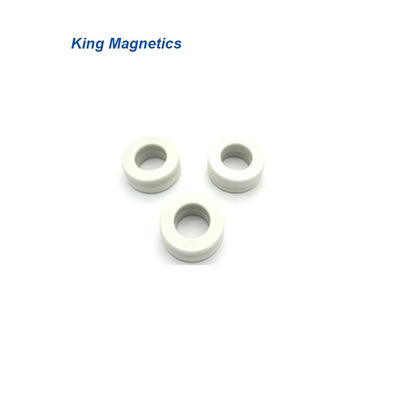

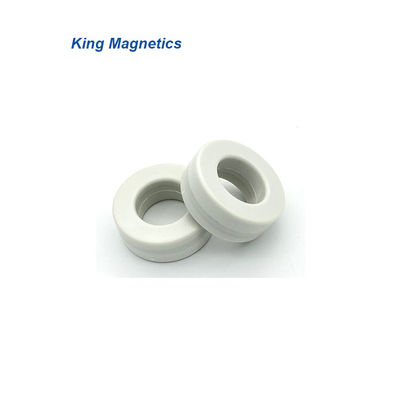

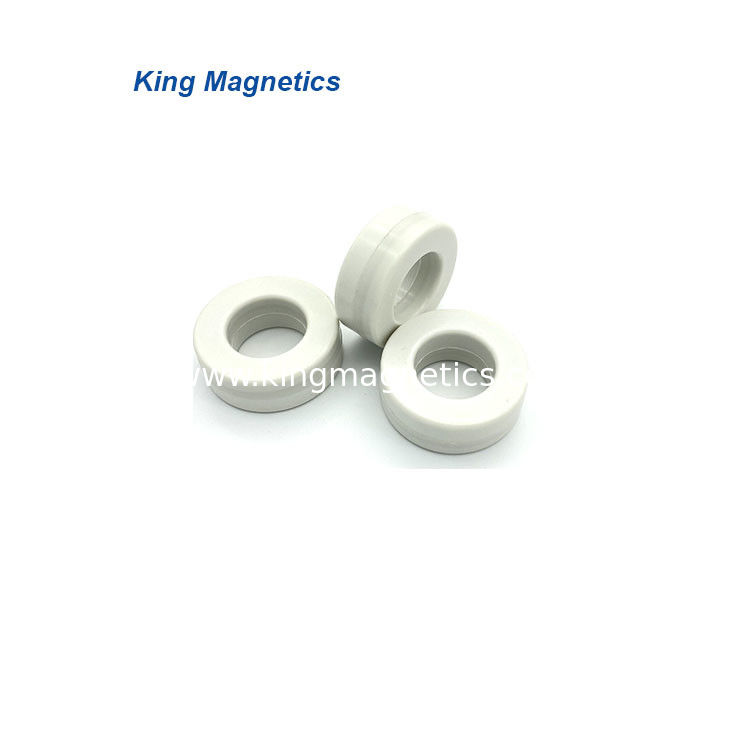

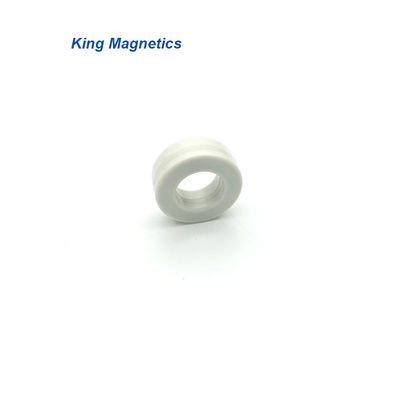

KMN302010 Δύο φάσεις κοινό καθεστώς Choke Nanocrystalline Toroidal Core

Name: KMN302010 Δύο φάσεις κοινό καθεστώς Choke Nanocrystalline Toroidal Core
Brand: King Magnetics
SKU: KMN302010
Rating: 5 (108 reviews)

Brand Name:	King Magnetics
Model Number:	KMN302010
MOQ:	20PCS
τιμή:	-
Delivery Time:	15 ημέρες εργασίας
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Zhuhai Guangdong Κίνα

Πιστοποίηση:

IOS:9001

Ετικέτα:

Βασιλιάς Magnetics

Ονομασία:

2 - σπειροειδής πυρήνας nanocrystalline έμφραξης τρόπου φάσης κοινός

Υλικό:

Πυρήνας Nanocrytaslline

Σχήμα:

Meglas και finemet κράμα

Τύπος κορδελλών:

1k107, vitroperm 500 φ, finemet πόδια-3M, nanoperm

Μέγεθος (L*W*H):

30*20*10mm

Σχήμα:

Σπειροειδής

Πακέτο:

Καρτόνι

Τοποθεσία:

Ζουχάι

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο

Δυνατότητα προσφοράς:

10000/PCS/Per στόμα

Product Description

2 φάσεις κοινού τρόπου πνιγμού νανοκρυσταλλικός αμορφός τοροειδής πυρήνας

Η αμόρφωτη και νανοκρυσταλλική τεχνολογία είναι μια πολύ σημαντική τεχνολογία στα σύγχρονα μαγνητικά υλικά, τους πυρήνες και τα επαγωγικά εξαρτήματα.Η King Magnetics έχει αναπτύξει μια σειρά νανοκρυσταλλικών πυρήνων για κοινούς τύπους πνιγμών..

Οι νανοκρυσταλλικοί πυρήνες διαθέτουν πολύ υψηλή διαπερατότητα σε χαμηλή συχνότητα έως υψηλή συχνότητα έως 30Mhz.Είναι πολύ κατάλληλα για κοινό τρόπο πνιγμού για να χρησιμοποιηθούν ως EMC φίλτρο για να συμπιέσει διεξάγεται κοινό τρόπο θόρυβοΣε σύγκριση με τον παραδοσιακό πυρήνα φερριτίου, ο νανοκρυσταλλικός πυρήνας έχει πολλά πλεονεκτήματα, όπως υψηλή επαγωγικότητα, καλό αποτελεσματικό φίλτρο, μικρό μέγεθος και όγκο, λιγότερες στροφές σύρματος χαλκού,χαμηλότερη κατανάλωση ενέργειας και υψηλή απόδοση.

Η θερμοκρασία Curie των νανοκρυσταλλικών πυρήνων είναι περίπου 560°C, πολύ υψηλότερη από τον παραδοσιακό πυρήνα φερριτίου περίπου 200°C.και μπορεί να λειτουργεί συνεχώς σε περιβάλλον έως 120°C.

Οι νανοκρυσταλλικοί πυρήνες είναι κατάλληλα μαλακό μαγνητικό υλικό για κοινό τρόπο πνιγμού.που έχουν πολύ μεγαλύτερη διαπερατότητα σε υψηλή συχνότητα.

Χαρακτηριστικά

Υλικό: Νανοκρυσταλλικός πυρήνας με βάση το Fe
Ενέργεια πυκνότητας ροής κορεσμού: 1,25T
Διαπερατότητα @ 10KHz: > 50000
Διαπερατότητα @ 100KHz: > 10500
Θερμοκρασία Κιούρι ((°C): 560
Συντελεστής στοίβασης: 0.78
Πληθυσμός μαγνητοστρίγγιση ((*10^-6): < 2
Αντίσταση (μΩ.cm): 115
πάχος της κορδέλας: 25μm
Σχήματα πυρήνα: Τροειδής πυρήνας

Εφαρμογές

>> Φίλτρο EMC
>> Εναλλακτική τροφοδοσία
>> Τροφοδοσία ηλεκτρικής ενέργειας υπολογιστή
>> Επικοινωνίες και παροχή ηλεκτρικής ενέργειας δικτύου
>> Εφοδιασμός ενέργειας λέιζερ και ακτίνων Χ
>> Συσκευές συγκόλλησης και ηλεκτρική τροφοδοσία
>> Συσκευές ηλιακής ενέργειας και ηλεκτροπαραγωγός αιολικής ενέργειας
>> Ηλεκτρική συσκευή οικιακής χρήσης
>> Αδιάλειπτη παροχή ρεύματος (UPS)
>> Μετατροπέας συχνοτήτων
>> Συσκευές θέρμανσης με επαγωγή
>> τροφοδοσία σιδηροδρομικών σιδηροδρόμων υψηλών ταχυτήτων

Τυπικοί πυρήνες

Μέρος Νο.	Διαστάσεις πυρήνα			Μέγεθος θήκης			Αποτελεσματική σταυρό Τμήμα	Μεσαία οδός μήκος	Βάρος	ΑΛ Ελάχιστη τιμή
	ο	Ιδ.	h	Υπερβολικό	Ταυτότητα	H	ΑΦΕ	Φιλοσοφία	mFe	10kHz	100 kHz
	μμ	μμ	μμ	μμ	μμ	μμ	cm2	μm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Αυτοί οι πυρήνες είναι τα τυποποιημένα προϊόντα μας, μπορούμε επίσης να σχεδιάσουμε και να παράγουμε πυρήνες υψηλής απόδοσης σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων των μεγεθών, της επαγωγικότητας και των εφαρμογών.Μπορούμε να βοηθήσουμε τους πελάτες να επιλέξουν τους πυρήνες.

* Επικάλυψη με επωξικό.

Πληροφορίες για τα προϊόντα

Αν χρειάζεστε προσαρμοσμένα πυρήνα, στείλτε μας το σχέδιο.

Κατεβάστε τον πλήρη κατάλογο αμορφών και νανοκρυσταλλικών πυρήνων:

http://kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf
