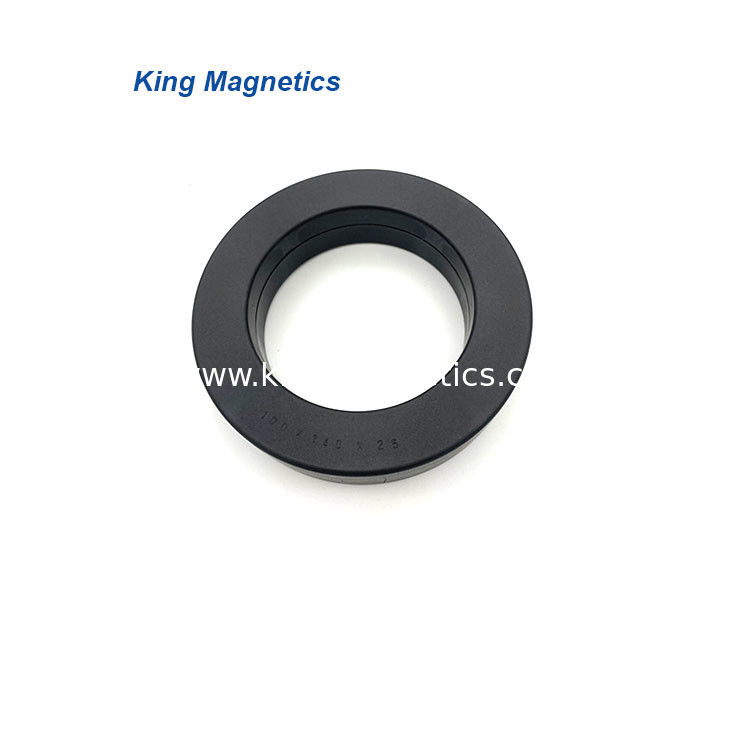

KMN14010025 η ταινία Al 50uH πληγώνει το νανο πυρήνα κρυστάλλου σπειρών επαγωγής φίλτρων 220 vac EMI

Name: KMN14010025 η ταινία Al 50uH πληγώνει το νανο πυρήνα κρυστάλλου σπειρών επαγωγής φίλτρων 220 vac EMI
Brand: King Magnetics
SKU: KMN14010025
Rating: 4.6 (106 reviews)

Brand Name:	King Magnetics
Model Number:	KMN14010025
MOQ:	1ps
τιμή:	-
Delivery Time:	21WORK ΗΜΕΡΕΣ
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Zhuhai Guangdong Κίνα

Πιστοποίηση:

IOS:9001

Υλικό:

Nanocrytsalline

Πρότυπο:

KMN130100256

Μορφή:

Σπειροειδής

Όνομα:

Η ταινία Al 50uH πληγώνει το νανο πυρήνα κρυστάλλου σπειρών επαγωγής φίλτρων 220 vac EMI

Στέλνοντας τρόπος:

UPS κ.λπ.

Χρήση:

EMC Common Mode Choke, επαγωγέας φίλτρου EMC

Εφαρμογή:

Κοινή λειτουργία τσοκ

Εμπορικός όρος:

EXW

Θέση:

Zhuhai

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο

Δυνατότητα προσφοράς:

10000/PCS/Per στόμα

Product Description

Η ταινία Al 50uH πληγώνει το νανο πυρήνα κρυστάλλου σπειρών επαγωγής φίλτρων 220 vac EMI

Περιγραφή προϊόντων

Kmn14010025-1

Οι πυρήνες Nanocrystalline χαρακτηρίζουν την πολύ υψηλή διαπερατότητα πέρα από χαμηλής συχνότητας στην υψηλή συχνότητα μέχρι 30Mhz. Είναι πολύ κατάλληλοι για την κοινή έμφραξη τρόπου να χρησιμοποιηθεί ως φίλτρο EMC για να συμπιέσουν το διευθυνμένο κοινό θόρυβο τρόπου. Έναντι του παραδοσιακού ferrite πυρήνα, ο πυρήνας nanocrystalline έχει πολλά πλεονεκτήματα ως υψηλή αυτεπαγωγή, καλούς αποτελεσματικούς, μικρούς μέγεθος φίλτρων και όγκο, λιγότερες στροφές του καλωδίου χαλκού, της πιό μικρής κατανάλωσης ισχύος και της μεγάλης αποδοτικότητας.

Χαρακτηριστικά γνωρίσματα

Υλικό: Φε-βασισμένος πυρήνας Nanocrystalline
Επαγωγή πυκνότητας ροής κορεσμού: 1.25T
Διαπερατότητα @ 10KHz: > 50000
Διαπερατότητα @ 100KHz: >10500
Θερμοκρασία κιουριού (℃): 560
Συσσώρευση του παράγοντα: 0,78
Magnetostriction κορεσμού (*10^-6): <2> Ειδική αντίσταση (μΩ.cm): 115
Πάχος κορδελλών: 25μm
Μορφές πυρήνων: Πυρήνας Troidal

Εφαρμογές

>> Φίλτρο EMC
>> μεταστρεφόμενη παροχή ηλεκτρικού ρεύματος τρόπου
>> παροχή ηλεκτρικού ρεύματος υπολογιστών
>> παροχή ηλεκτρικού ρεύματος επικοινωνίας και δικτύων
>> λέιζερ και παροχή ηλεκτρικού ρεύματος ακτίνας X
>> εξοπλισμός συγκόλλησης και ηλεκτρική παροχή ηλεκτρικού ρεύματος επένδυσης
>> εξοπλισμός ηλιακής ενέργειας και γεννήτρια αιολικής ενέργειας
>> οικιακή ηλεκτρική συσκευή
>> αδιάκοπη παροχή ηλεκτρικού ρεύματος (UPS)
>> μετατροπέας συχνότητας
>> εγκατεστημένος εξοπλισμός θέρμανσης
>> παροχές ηλεκτρικού ρεύματος μεγάλων σιδηροδρόμων

>> Συστήματα μηχανών Drive αναστροφέων VFD

Τυποποιημένοι πυρήνες

Αριθμός μερών.	Διαστάσεις πυρήνων			Διαστάσεις περίπτωσης			Effictive σταυρός τμήμα	Σημάνετε πορεία μήκος	Βάρος	Ελάχιστη αξία Al
	OD	ταυτότητα	χ	OD	Ταυτότητα	Χ	AFe	lFe	mFe	10kHz	100kHz
	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	τ.εκ.	εκατ.	γ	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0,06	2.6	1.1	14.2	3.0
KMN120805	12	8	4.5	14.5	6.3	6.9	0,07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0,19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0,16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0,25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0,24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0,20	7.1	10	20.8	4.2
KMN261610	26	16	10	28.3	14	12.8	0,39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0,39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0,59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0,47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0,70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0,88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0,47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0,78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Αυτοί οι πυρήνες είναι τα τυποποιημένα προϊόντα μας, μπορούμε επίσης να σχεδιάσουμε και να παραγάγουμε τους πυρήνες υψηλής επίδοσης σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων των μεγεθών, της αυτεπαγωγής και των εφαρμογών. Μπορούμε να βοηθήσουμε τους πελάτες για να επιλέξουμε τους καλύτερους πυρήνες απόδοσης.

* Εποξικός που ντύνεται.

Οι υπηρεσίες μας

1. Πυρήνες Nanocrystalline για τις κοινές εμφράξεις τρόπου

πυρήνες nanocrystalline για τον κοινό τρόπο choke.jpg

2. Άμορφοι και πυρήνες nanocrystalline γ

άμορφος και nanocrystalline γ core.jpg

3. Πυρήνες συνήθειας και μαγνητικά συστατικά

πυρήνες συνήθειας και μαγνητικό components.jpg

Περισσότερες πληροφορίες παρακαλώ επισκέπτονται: το www.kingmagnetics.com

Μας ελάτε σε επαφή με

Co. τεχνολογίας Magnetics βασιλιάδων Zhuhai, ΕΠΕ.

Διεύθυνση: 1/F, Νο 5 Pingxi 5 δρόμος
Ζώνη επιστήμης και τεχνολογίας Nanping
Zhuhai, Guangdong, Κίνα, 519060

Τηλέφωνο: +86-756-830-5985

Τηλέφωνο κυττάρων: +86-158-1980-9198

Ιστοχώρος: το www.kingmagnetics.com

Ηλεκτρονικό ταχυδρομείο: το core@kingmagnetics.com
