Άμορφοι εργοστασίων κορυφαίας ποιότητας suppliy και πυρήνες nanocrystalline από το βασιλιά Magnetics

Name: Άμορφοι εργοστασίων κορυφαίας ποιότητας suppliy και πυρήνες nanocrystalline από το βασιλιά Magnetics
Brand: King Magnetics
SKU: KMN402515
Rating: 4.5 (117 reviews)

Brand Name:	King Magnetics
Model Number:	KMN402515
MOQ:	10 PC
τιμή:	-
Delivery Time:	15 ημέρες
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

RoHS, UL94-V0(Plastic Case)

Υλικό:

άμορφη και κορδέλλα nanocrystalline

Όνομα:

Άμορφοι εργοστασίων κορυφαίας ποιότητας suppliy και πυρήνες nanocrystalline από το βασιλιά Magnetics

Μορφή:

Σπειροειδής και τύπος περικοπών

Εμπορικό σήμα:

Βασιλιάς Magnetics

Τύπος:

μαλακός μαγνητικός πυρήνας

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου, άμορφοι εργοστασίων κορυφαίας ποιότητας suppliy και πυρήνες nanocrystalline από το

Δυνατότητα προσφοράς:

5000 PC

Product Description

Γιατί μας επιλέξτε;!!

> Δέκα έτη εμπειρίας στην κατασκευή άμορφη και τους πυρήνες nanocrystalline.

> Το εργοστάσιό μας παράγει, κάνουμε μόνο υψηλός - ποιότητα μαγνητικοί πυρήνες.

> Η ποιότητα είναι ο πολιτισμός μας. 100% που εξετάζεται πρίν στέλνει.

> Εμπορική διαβεβαίωση Alibaba, με μας τα χρήματά σας στο χρηματοκιβώτιο!

> Η υψηλή επίδοση, οι πυρήνες μας μπορεί να ανταποκριθεί στα παγκόσμια πρότυπα - ποιότητα.

> Η έρευνά σας θα είναι σε 24 ΩΡΕΣ. Ο χρόνος είναι ΧΡΥΣΟΣ!

> Η μικρή διαταγή είναι ευπρόσδεκτη, συντηρούμε κάθε πελάτη!

Η άμορφη και τεχνολογία nanocrystalline είναι μια πολύ σημαντική τεχνολογία στα σύγχρονα μαγνητικά υλικά, τους πυρήνες και τα επαγωγικά συστατικά. Ο βασιλιάς Magnetics έχει αναπτύξει τη σειρά πυρήνων nanocrystalline για τις κοινές εμφράξεις τρόπου.

Οι πυρήνες Nanocrystalline χαρακτηρίζουν την πολύ υψηλή διαπερατότητα πέρα από χαμηλής συχνότητας στην υψηλή συχνότητα μέχρι 30Mhz. Είναι πολύ κατάλληλοι για την κοινή έμφραξη τρόπου να χρησιμοποιηθεί ως φίλτρο EMC για να συμπιέσουν το διευθυνμένο κοινό θόρυβο τρόπου. Έναντι του παραδοσιακού ferrite πυρήνα, ο πυρήνας nanocrystalline έχει πολλά πλεονεκτήματα ως υψηλή αυτεπαγωγή, καλούς αποτελεσματικούς, μικρούς μέγεθος φίλτρων και όγκο, λιγότερες στροφές του καλωδίου χαλκού, της πιό μικρής κατανάλωσης ισχύος και της μεγάλης αποδοτικότητας.

Η θερμοκρασία κιουριού των πυρήνων nanocrystalline είναι για 560℃, πολύ υψηλότερο από τον παραδοσιακό ferrite πυρήνα για 200℃. Η υψηλή θερμοκρασία κιουριού κάνει το nanocrystalline να αφαιρέσει τον πυρήνα την άριστη θερμική σταθερότητα, και μπορεί συνεχής εργασία μέχρι το περιβάλλον 120℃.

Οι πυρήνες Nanocrystalline είναι το καλύτερο μαλακό μαγνητικό υλικό επιλογής για την κοινή έμφραξη τρόπου. Οι πυρήνες nanocrystalline μας χρησιμοποίησαν τις λεπτές κορδέλλες δεύτερης γενιάς πάχους 25μm, οι οποίες έχουν την πολύ υψηλότερη διαπερατότητα στην υψηλή συχνότητα.

Χαρακτηριστικά γνωρίσματα

Υλικό: Φε-βασισμένος πυρήνας Nanocrystalline
Επαγωγή πυκνότητας ροής κορεσμού: 1.25T
Διαπερατότητα @ 10KHz: > 50000
Διαπερατότητα @ 100KHz: >10500
Θερμοκρασία κιουριού (℃): 560
Συσσώρευση του παράγοντα: 0,78
Magnetostriction κορεσμού (*10^-6): <2>
Ειδική αντίσταση (μΩ.cm): 115
Πάχος κορδελλών: 25μm
Μορφές πυρήνων: Σπειροειδής πυρήνας

Εφαρμογές

>> Φίλτρο EMC
>> Μεταστρεφόμενη παροχή ηλεκτρικού ρεύματος τρόπου
>> Παροχή ηλεκτρικού ρεύματος υπολογιστών
>> Παροχή ηλεκτρικού ρεύματος επικοινωνίας και δικτύων
>> Λέιζερ και παροχή ηλεκτρικού ρεύματος ακτίνας X
>> Εξοπλισμός συγκόλλησης και ηλεκτρική παροχή ηλεκτρικού ρεύματος επένδυσης
>> Εξοπλισμός ηλιακής ενέργειας και γεννήτρια αιολικής ενέργειας
>> Οικιακή ηλεκτρική συσκευή
>> Αδιάκοπη παροχή ηλεκτρικού ρεύματος (UPS)
>> Μετατροπέας συχνότητας
>> Εγκατεστημένος εξοπλισμός θέρμανσης
>> παροχές ηλεκτρικού ρεύματος μεγάλων σιδηροδρόμων

Τυποποιημένοι πυρήνες

Αριθμός μερών.	Διαστάσεις πυρήνων			Διαστάσεις περίπτωσης			Effictive σταυρός τμήμα	Σημάνετε πορεία μήκος	Βάρος	Ελάχιστη αξία Al
	OD	ταυτότητα	χ	OD	Ταυτότητα	Χ	AFe	lFe	mFe	10kHz	100kHz
	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	τ.εκ.	εκατ.	γ	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0,06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0,07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0,19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0,16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0,25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0,24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0,20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0,39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0,39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0,59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0,47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0,70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0,88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0,47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0,78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Αυτοί οι πυρήνες είναι τα τυποποιημένα προϊόντα μας, μπορούμε επίσης να σχεδιάσουμε και να παραγάγουμε τους πυρήνες υψηλής επίδοσης σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων των μεγεθών, της αυτεπαγωγής και των εφαρμογών. Μπορούμε να βοηθήσουμε τους πελάτες για να επιλέξουμε τους καλύτερους πυρήνες απόδοσης.

* Εποξικός που ντύνεται.

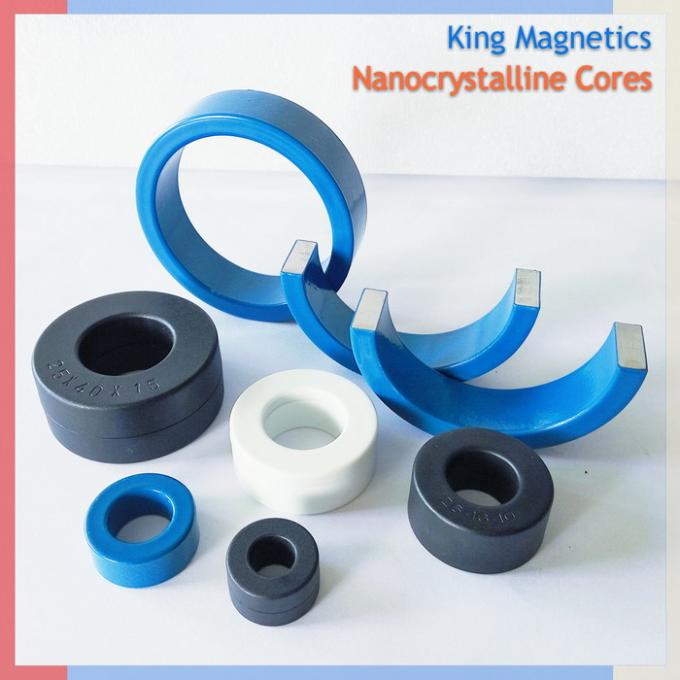

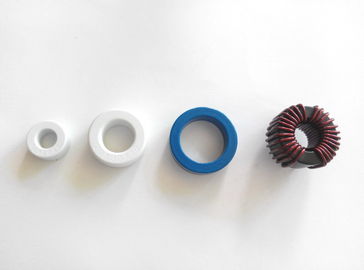

Επισκόπηση προϊόντων

Κάνουμε τους πυρήνες στα σχέδια του πελάτη. Εάν χρειάζεστε τους πυρήνες συνήθειας, παρακαλώ μας στείλετε το σχέδιο σε.

Ο πλήρης άμορφος και κατάλογος πυρήνων nanocrystalline μεταφορτώνει:

το http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Μπορείτε επίσης σε:

Πυρήνας Nanocrystalline Γ

το http://www.kingmagnetics.com/nanocrystalline-c-core.html

Άμορφος πυρήνας περικοπών

το http://www.kingmagnetics.com/amorphous-c-core.html

Πυρήνες μετασχηματιστών Nanocrystalline

το http://www.kingmagnetics.com/nanocrystalline-transformer-core.html

Μας ελάτε σε επαφή με

Co. τεχνολογίας Magnetics βασιλιάδων Zhuhai, ΕΠΕ.

Διεύθυνση: 5/F, No.8, Pingdong 1 δρόμος,
Πάρκο επιστήμης και τεχνολογίας Nanping,
Zhuhai, Guangdong, Κίνα, 519060

Τηλέφωνο: +86-756-830-5985 +86-158-1980-9198

Ιστοχώρος: το www.kingmagnetics.com
