ο τύπος nanocrystalline γ έκοψε τον πυρήνα για το πηνίο παραγωγής, μετασχηματιστής υψηλής συχνότητας 20KHz, ηλεκτρικός φορτιστής οχημάτων

Το υλικό Nanocrystalline είναι τα υψηλότερα μαγνητικά υλικά διαπερατότητας στον κόσμο. Χαμηλή πράσινης και χαμηλής άνθρακα εκπομπή απώλειας πυρήνων.


Χαρακτηριστικά γνωρίσματα:

Φε-βασισμένο υλικό nanocrystalline με τη σύνθεση συνήθως του Φε με το $cu, NB, Si, Β, το οποίο πρώτα από τη γρήγορη τεχνολογία απόσβεσης για να διαμορφώσει την άμορφη κορδέλλα, έπειτα από την κρυστάλλινη θερμική επεξεργασία για να κερδίσει τα λεπτά σιτάρια με τη νανο κλίμακα. Μέσω αυτής της επαναστατικής διαδικασίας, μπορούμε να πάρουμε τις ανώτερες μαγνητικές ιδιότητες με την υψηλή πυκνότητα ροής κορεσμού, υψηλή αρχική διαπερατότητα, χαμηλό coercivity, χαμηλή απώλεια πυρήνων. Το υλικό Nanocrystalline είναι μια προστασία του περιβάλλοντος, πράσινος, χαμηλός άνθρακας, νέο μαγνητικό υλικό υψηλής αποδοτικότητας.

Εφαρμογές:

Το φε-βασισμένο υλικό nanocrystalline μπορεί να εφαρμοστεί στους πυρήνες για τις κοινές εμφράξεις τρόπου, μετασχηματιστές υψηλής συχνότητας, τρέχοντες μετασχηματιστές, μετασχηματιστές οδηγών, μετασχηματιστές δικτύων, πυρήνες χαντρών, μαγνητικοί ενισχυτές, πηνία φίλτρων, αντιδραστήρες, εμφράξεις PFC στη διάφορη ηλεκτρική και ηλεκτρονική περιοχή, τώρα έχει χρησιμοποιηθεί ευρέως στη μεταστρεφόμενη παροχή ηλεκτρικού ρεύματος τρόπου, την οικιακή ηλεκτρική συσκευή, το βιομηχανικό ηλεκτρικό εξοπλισμό, την παροχή ηλεκτρικού ρεύματος επικοινωνίας, την παροχή ηλεκτρικού ρεύματος δικτύων, τον εξοπλισμό ηλιακής ενέργειας, τη γεννήτρια αιολικής ενέργειας, την παροχή ηλεκτρικού ρεύματος αναστροφέων IGBT, την παροχή ηλεκτρικού ρεύματος λέιζερ και την παροχή ηλεκτρικού ρεύματος ιατρικού εξοπλισμού.

Χαρακτηριστικά:

> Υψηλή διαπερατότητα -- αυξανόμενη αυτεπαγωγή και μείωση των στροφών τυλίγματος
> Υψηλή επαγωγή κορεσμού -- ελαχιστοποίηση του μεγέθους του συστατικού
> Υψηλή συχνότητα -- κατάλληλος που χρησιμοποιείται στο φάσμα συχνότητας από 50Hz μέχρι 100KHz
> Υψηλή θερμοκρασία κιουριού -- υψηλότερη θερμοκρασία εργασίας, συνεχής εργασία μέχρι 120℃
> Χαμηλό coercivity -- αύξηση της αποδοτικότητας και μείωση της απώλειας υστέρησης
> Χαμηλή απώλεια πυρήνων -- την ενέργεια που καταναλώνεται μειώνοντας και ελαχιστοποίηση της ανόδου θερμοκρασίας
> Χαμηλό magnetostriction -- χαμηλός ευδιάκριτος θόρυβος έναντι των παραδοσιακών μαγνητικών υλικών
> Άριστη θερμική σταθερότητα -- εξαιρετικά μικρές αποκλίσεις από -20℃ σε 120℃
> Χαμηλότερο κόστος -- καλή επιλογή για να αντικαταστήσει τα παραδοσιακά υλικά όπως permalloy

Μαγνητικές ιδιότητες:

> Επαγωγή BS κορεσμού -- 1.25 Τ
> Magnetostriction λs κορεσμού -- 2×10-6
> Θερμοκρασία TC κιουριού -- 560 ℃
> Θερμοκρασία Tx κρυστάλλωσης -- 510℃
> Πάχος κορδελλών -- 25 μm
> Πυκνότητα δ -- 7.25 g/cm3
> Ειδική αντίσταση ρ -- 115 μΩ.cm
> Σκληρότητα Hv Vicker -- 880 kg/mm2

Μαγνητική σύγκριση ιδιοτήτων μεταξύ των άμορφων και υλικών Nanocrystalline και των παραδοσιακών μαλακών μαγνητικών υλικών:

Εφαρμογές των άμορφων και πυρήνων Nanocrystalline:

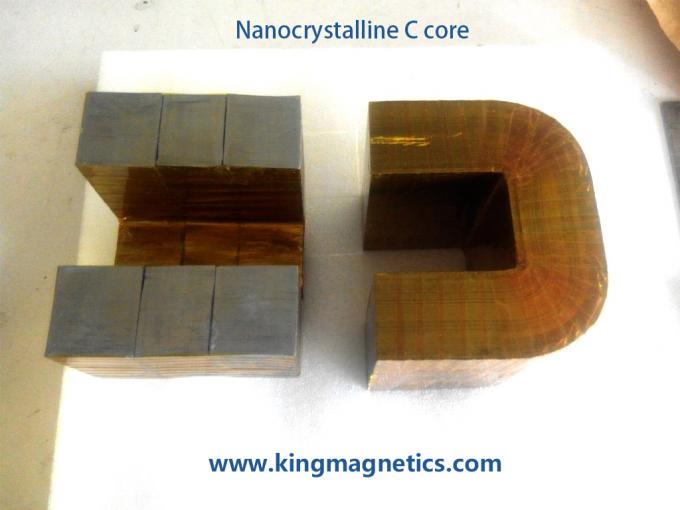

Οι πυρήνες Nanocrystalline Γ είναι διαθέσιμοι τώρα. Προϊόν βελτίωσης του άμορφου πυρήνα γ, με την υψηλή πυκνότητα ροής κορεσμού, του χαμηλού coercivity, χαμηλή απώλεια πυρήνων, πολύ χαμηλού θορύβου, υψηλότερη συχνότητα μέχρι 20KHz, κατάλληλο για το μετασχηματιστή κύριας ισχύος, πηνίο παραγωγής, σπείρα έμφραξης ώθησης PFC. Μπορέστε να αντικαταστήσετε ferrite τον πυρήνα. Οι διαστάσεις μπορούν να είναι επί παραγγελία.


Χαρακτηριστικά γνωρίσματα

Υλικό: Φε-βασισμένο nanocrystalline
Επαγωγή πυκνότητας ροής κορεσμού: 1.25T
Θερμοκρασία κιουριού (℃): 560
Συσσώρευση του παράγοντα: >0.75
Magnetostriction κορεσμού (*10^-6): <2>
Ειδική αντίσταση (μΩ.cm): 130
Πάχος κορδελλών: 25μm
Μορφή πυρήνων: Πυρήνας περικοπών τύπων Γ



Εφαρμογές

>> Μετασχηματιστής υψηλής συχνότητας (η συχνότητα συστήνει 20-30KHz)
>> Ηλιακό φίλτρο αναστροφέων
>> Έμφραξη PFC
>> Διαφορική έμφραξη τρόπου
>> Φίλτρο παραγωγής
>> Ακουστικός εξοπλισμός

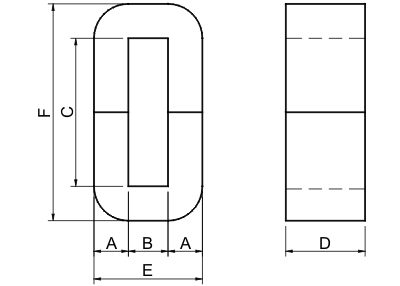

Τυποποιημένες διαστάσεις πυρήνων

Άλλες προδιαγραφές είναι διαθέσιμες σύμφωνα με τις απαιτήσεις του πελάτη.
