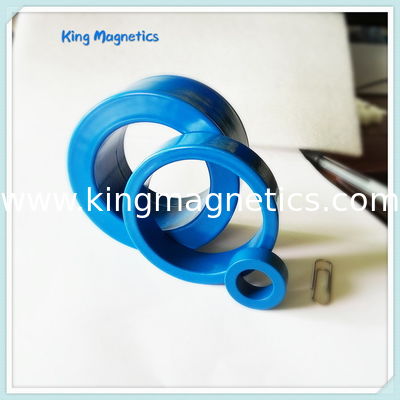

το καυτό εποξικό επίστρωμα πώλησης άμορφο και οι πυρήνες nanocrystalline για τον κοινό τρόπο φίλτρων θορύβου EMC πνίγουν το πηνίο σπειρών

το καυτό εποξικό επίστρωμα πώλησης άμορφο και οι πυρήνες nanocrystalline για τον κοινό τρόπο φίλτρων θορύβου EMC πνίγουν το πηνίο σπειρών

Name: το καυτό εποξικό επίστρωμα πώλησης άμορφο και οι πυρήνες nanocrystalline για τον κοινό τρόπο φίλτρων θορύβου EMC πνίγουν το πηνίο σπειρών
Brand: King Magnetics
SKU: KM211308E
Rating: 4.9 (112 reviews)

Brand Name:	King Magnetics
Model Number:	KM211308E
MOQ:	10 PC
τιμή:	-
Delivery Time:	15 ημέρες
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

RoHS, UL94-V0(Plastic Case)

Υλικό:

άμορφες και κορδέλλες nanocrystalline

Όνομα:

το καυτό εποξικό επίστρωμα πώλησης άμορφο και οι πυρήνες nanocrystalline για τον κοινό τρόπο φίλτρων

Τύπος:

Σπειροειδείς πυρήνες nanocrystalline

Πρότυπο:

finemet πυρήνες metglas

Μορφή:

Πυρήνες δαχτυλιδιών

Τελειωμένος:

Πλαστική περίπτωση και εποξικός που ντύνονται

Συσκευασία λεπτομέρειες:

Το χαρτοκιβώτιο, καυτό εποξικό επίστρωμα πώλησης άμορφο και πυρήνες nanocrystalline για τον κοινό τρ

Δυνατότητα προσφοράς:

5000 PC

Product Description

Πυρήνες Nanocrystalline για τις κοινές εμφράξεις τρόπου

Ευχαριστίες για την ανάπτυξη της άμορφης και τεχνολογίας nanocrystalline, η οποία είναι μια πολύ σημαντική τεχνολογία στα μαγνητικά υλικά διαποδιαμορφωτών, τους πυρήνες και τα επαγωγικά συστατικά. Ο βασιλιάς Magnetics έχει αναπτύξει τη σειρά πυρήνων nanocrystalline για τις κοινές εμφράξεις τρόπου.

Οι πυρήνες Nanocrystalline έχουν την πολύ υψηλή διαπερατότητα πέρα από χαμηλής συχνότητας στην υψηλή συχνότητα μέχρι 30Mhz. Είναι πολύ κατάλληλοι για την κοινή έμφραξη τρόπου χρησιμοποιημένος ως φίλτρο EMC για να συμπιέσουν το διευθυνμένο κοινό θόρυβο τρόπου. Έναντι του παραδοσιακού ferrite πυρήνα, ο πυρήνας nanocrystalline έχει πολλά πλεονεκτήματα ως υψηλή αυτεπαγωγή, καλό αποτελεσματικό, μικρό μέγεθος και όγκο φίλτρων, πιό μικρές στροφές του καλωδίου χαλκού, πιό μικρή κατανάλωση ισχύος και μεγάλη αποδοτικότητα.

Οι πυρήνες Nanocrystalline έχουν την υψηλή θερμοκρασία κιουριού για 560℃, πολύ υψηλότερο από τον παραδοσιακό ferrite πυρήνα για 200℃. Η υψηλή θερμοκρασία κιουριού κάνει το nanocrystalline να αφαιρέσει τον πυρήνα την άριστη θερμική σταθερότητα, και μπορεί συνεχής εργασία μέχρι το περιβάλλον 120℃.

Οι πυρήνες Nanocrystalline είναι η καλύτερη επιλογή για την εφαρμογή της κοινής έμφραξης τρόπου.

Χαρακτηριστικά γνωρίσματα

Υλικό: Φε-βασισμένος πυρήνας Nanocrystalline
Επαγωγή πυκνότητας ροής κορεσμού: 1.25T
Διαπερατότητα @ 10KHz: > 50000
Διαπερατότητα @ 100KHz: >10500
Θερμοκρασία κιουριού (℃): 560
Συσσώρευση του παράγοντα: 0,78
Magnetostriction κορεσμού (*10^-6): <2> Ειδική αντίσταση (μΩ.cm): 115
Πάχος κορδελλών: 25μm
Μορφές πυρήνων: Πυρήνας Troidal

Εφαρμογές

>> Φίλτρο EMC
>> μεταστρεφόμενη παροχή ηλεκτρικού ρεύματος τρόπου
>> παροχή ηλεκτρικού ρεύματος υπολογιστών
>> παροχή ηλεκτρικού ρεύματος επικοινωνίας και δικτύων
>> λέιζερ και παροχή ηλεκτρικού ρεύματος ακτίνας X
>> εξοπλισμός συγκόλλησης και ηλεκτρική παροχή ηλεκτρικού ρεύματος επένδυσης
>> εξοπλισμός ηλιακής ενέργειας και γεννήτρια αιολικής ενέργειας
>> οικιακή ηλεκτρική συσκευή
>> αδιάκοπη παροχή ηλεκτρικού ρεύματος (UPS)
>> μετατροπέας συχνότητας
>> εγκατεστημένος εξοπλισμός θέρμανσης
>> παροχές ηλεκτρικού ρεύματος μεγάλων σιδηροδρόμων

Η τιμή εργοστασίων Magnetics βασιλιάδων άμορφη και οι πυρήνες nanocrystalline για τον κοινό τρόπο φίλτρων της EMI πνίγουν το πηνίο σπειρών

Περισσότερες λεπτομέρειες παρακαλώ επισκέπτονται:

το www.kingmagnetics.com

Τυποποιημένοι πυρήνες

Αριθμός μερών.	Διαστάσεις πυρήνων			Διαστάσεις περίπτωσης			Effictive σταυρός τμήμα	Σημάνετε πορεία μήκος	Βάρος	Ελάχιστη αξία Al
	OD	ταυτότητα	χ	OD	Ταυτότητα	Χ	AFe	lFe	mFe	10kHz	100kHz
	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	χιλ.	τ.εκ.	εκατ.	γ	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0,06	2.6	1.1	14.2	3.0
KMN120805	12	8	4.5	14.5	6.3	6.9	0,07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0,19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0,16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0,25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0,24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0,20	7.1	10	20.8	4.2
KMN261610	26	16	10	28.3	14	12.8	0,39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0,39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0,59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0,47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0,70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0,88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0,47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0,78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

* Εποξικός που ντύνεται.

Αυτοί οι πυρήνες είναι τα τυποποιημένα προϊόντα μας, μπορούμε επίσης να σχεδιάσουμε και να παραγάγουμε τους πυρήνες υψηλής επίδοσης σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένων των μεγεθών, της αυτεπαγωγής και των εφαρμογών. Μπορούμε να βοηθήσουμε τους πελάτες για να επιλέξουμε τους καλύτερους πυρήνες απόδοσης.
